Ejercicio 2-11
Un cable
coaxial con impedancia característica de 75 Ω y aire como dieléctrico en su interior tiene conectada un carga de
50 + j80 Ω. Obtenga el coeficiente de reflexión
en donde está la carga y 10 cm medidos
desde la carga hacia el generador. Calcule también el valor del VSWR y las posiciones del primer mínimo
y del primero y segundo máximos de voltaje, desde la carga hacia el generador;
indique estas distancias en centímetros. Considere que la frecuencia de operación
es de 600 MHz

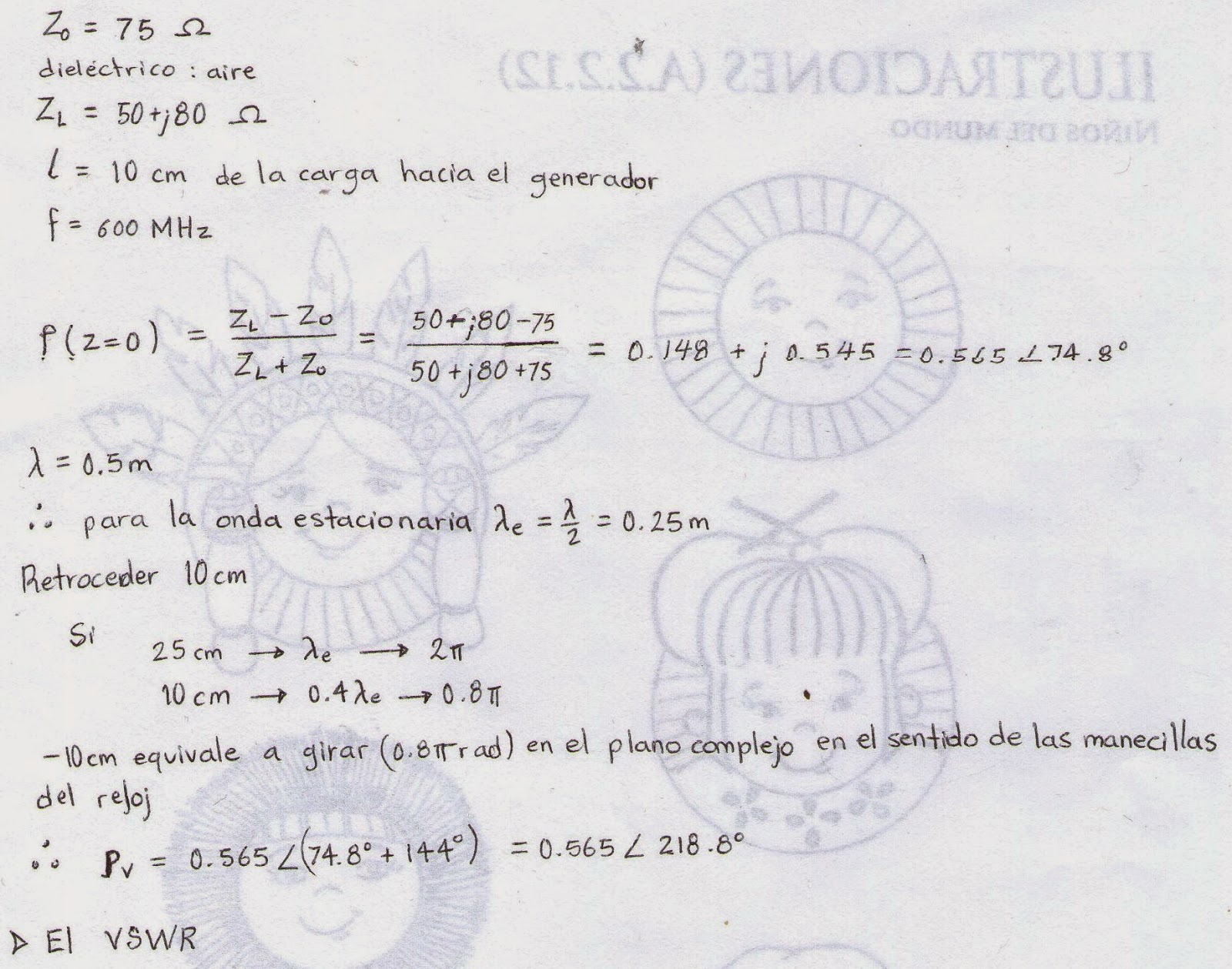

Solución:
Se comprueba que entre pico y
pico de voltaje hay una distancia de 0.5λ. Pudiendo interpretar los resultados con la figura siguiente.
